SYSTEME CALL SYS 512 EVOLUTION POUR MAISON DE REPOS
Système d'appel infirmière simple et à faible coût pour maison de repos, permettant la gestion et le contrôle des appels des résidents ainsi que le suivi de ceux ci par le personnel soignant :
Présentation du système
- Le système est constitué de modules permettant la gestion de 32 entrées (poire d’appel, bouton de présence bouton d’appel d’urgence, alarme technique...) La capacité maximale du système est de 512, soit 16 modules de 32 entrées
- Le système accepte un maximum de 16 modules de 32 sorties permettant la visualisation des entrées ou la commande de relais techniques, de LED de visualisation, de hublot, etc. (max 512 out).

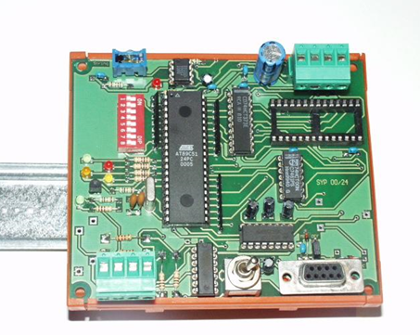

- Module de liaison vers un système DECT (téléphonie sans fils), ce module permet la visualisation du nom et du numéro attribué à une entrée de contact ou d’une tache effectuée par un membre du personnel (appel, reset, soin...). Liaison RS 232

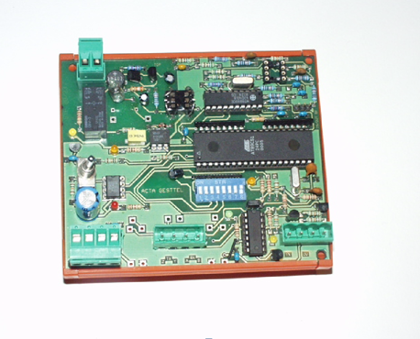

- Module de gestion téléphonique des appels et des tâches. Ce module permet lorsque un appel est été effectué de faire le reset de l’appel via le téléphone du lieu qui lui a été associé et ceci en ayant la connaissance de la personne et de la tâche effectuée ainsi que l’heure et la date
EXEMPLE : Appel de la chambre 456
- Les DECTS programmés pour recevoir cet appel sonnent. La lampe ou la LED de tranquillisation s’allume (LED dans la poire ou dans le blochet). L’information d’appel est transmise au système informatique dans la base de donnée « ACCES» via le module (gestion informatique) nom de l’appel , heure ,date
- Le personnel prévu pour traiter cet appel se rend dans le local ou a été émit l’appel. Si un bouton de reset a été prévu, le personnel appuie sur celui-ci, ce qui a pour effet d’éteindre le témoin de tranquillisation et d’envoyer au système informatique ainsi qu’au DECT associé le message indiquant que l’appel a bien été traité (reset avec appel n°, heure, date).
- Une autre possibilité, le personnel soignant rentre dans la chambre ou le local d’origine de l’appel, celui-ci prend le téléphone du résident forme le numéros du système de gestion (N° fixe ex. 444) s’identifie (deux chiffre de 00 à 99) ex. 78 puis forme le numéros du travail qu’il vient d’effectuer aussi en deux chiffres (00 à 99) ex. 01 (soin simple), ce qui à pour effet d’éteindre également la lampe de tranquillisation et d’envoyer au DECT associé le message indiquant que l’ appel a été traité (N° de local , plus reset) le message est ensuite envoyé vers la base de données « ACCES » sous la forme suivante, reset chambre 456 par l’infirmière Dupont qui a effectué le soin simple, avec la date et l'heure.
- L’envoi des données aux formats ACCES permet le tris des informations sous tous les critères de choix possibles exemple : tris par chambre, par infirmière, par tâche, etc.
CARACTERISTIQUES TECHNIQUES

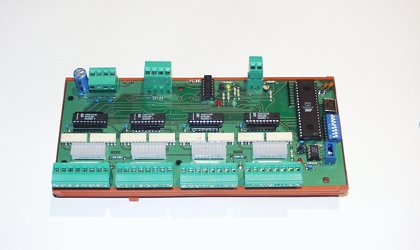

1) MODULE 32 IN
- CONSOMMATION 100 mA
- Entrée par contact NO ou NF (programmable)
- Alimentation 5 et 12 V D.C.
- Liaison par bus RS 485 distance maximum du BUS 1.2KM
- Nombre maximum 16 soit 512 entrées

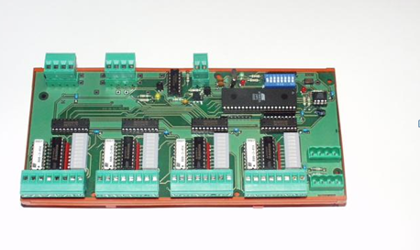

2) MODULE 32 OUT
- CONSOMMATION 100 mA
- Courant maximum de sortie 1A sous 12 V D.C.
- (Si lampe ou relais actionner, dimensionné l’alimentation en conséquence)
- Entrée par contact NO ou NF (programmable)
- Alimentation 5 et 12 V D.C.
- Liaison par bus RS 485 distance maximum du BUS 1.2KM
- Nombre maximum 16 soit 512 sorties
3) MODULE DE LIAISON DECT
- CONSOMMATION 60 mA
- Liaison par bus RS 485 distance maximum du BUS 1.2KM
- Nombre maximum 2
4) MODULE DE GESTION TELEPHONIQUE
- CONSOMMATION 60 Ma
- 1 ligne PSTN par module
- Liaison par bus RS 485 distance maximum du BUS 1.2KM
- Nombre maximum 2
5) MODULE CPU
- CONSOMMATION 60 Ma
- Liaison par bus RS 485 distance maximum du BUS 1.2KM
6) ALIMENTATION
- Output 5 V 15 A
- Output 12 V 5 A
- Input: AC 230 /50 Hz 4 A
7) FIXATION
- TOUT SUR RAIL DIN 6 ET 12 MODULES ISO

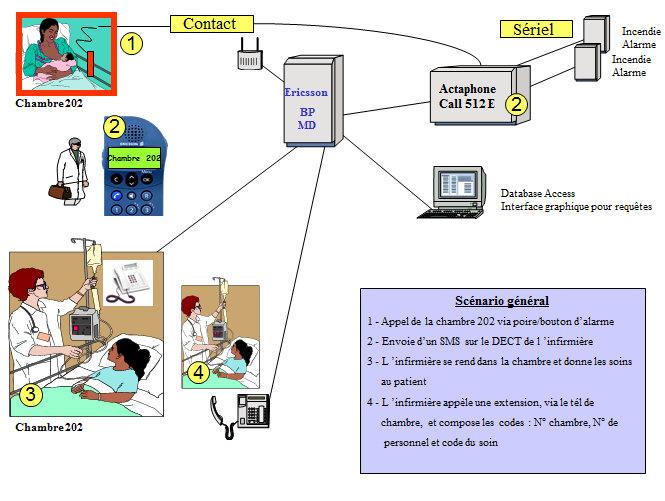

Scénario général

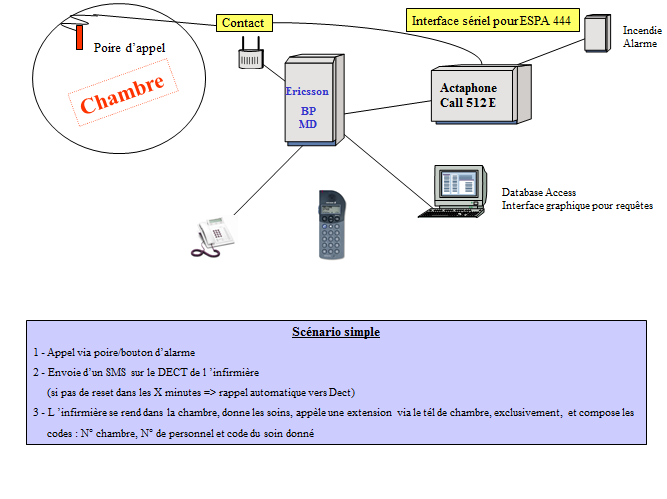

Scénario simple
